symbol for gearpumpe vs stempelpumpe

Hurtig referencetabel: Gear vs stempelpumpesymboler med et øjeblik

Introduktion til hydrauliske pumper i moderne industri

I dagens industrielle landskab tjener hydrauliske pumper som rygraden i adskillige applikationer, fra fremstilling til mobiludstyr. Blandt disse,Gearpumperog stempelpumper skiller sig ud som to grundlæggende typer, hver med deres forskellige symboler og egenskaber i hydrauliske skemaer.

Side-ved-side-sammenligning af gearpumpe og stempelpumpe Fysiske enheder

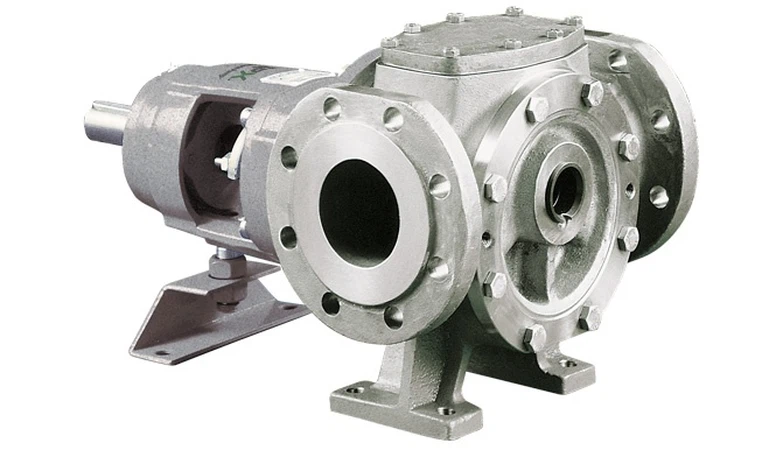

Industriel gearpumpe med udvendig gearing

Stempelpumpe med variabel slagvolumen

Gearpumpe symboler forklaret, standard gearpumpe symboler er typisk:
- En cirkel med intern gearrepræsentation
- Flowindikatorer
- Portmarkering for ind- og udløb

Disse symboler er i overensstemmelse med ISO 1219-1-standarder [https://www.asme.org], hvilket sikrer universel anerkendelse på tværs af brancher.

[Billedkarruselforslag 2: Detaljeret gearpumpesymbol med kommentarer]
Billedtekst: Standard gearpumpesymbol med mærkede komponenter og flowindikatorer*

Stempelpumpesymboler afkodet

Stempelpumpesymboler omfatter:
- Circular Housing Repræsentation
- Stempelbevægelsesindikatorer
- Markører af forskydningsjustering (til variable pumper)

American Society of Mechanical Engineers (ASME) [(link til ASME -standarder)] () indeholder detaljerede retningslinjer for disse repræsentationer.

Sammenligning af head-to-head: Gear vs stempelpumper

Ydelsesegenskaber:
- Trykfunktioner:
- Gearpumper: Moderat tryk (op til 250 bar)
- Stempelpumper: Højt tryk (op til 450 bar)

[Billedkarruselforslag 3: Performance -sammenligningsgrafer]
Billedtekst: Sammenlignende ydeevnekurver, der viser tryk vs. flowhastighed for begge pumpetyper

Praktisk applikationsvejledning

Forskellige industrier kræver specifikke pumpetyper:

Gearpumper udmærker sig i:
- Kemisk behandling
- Olieoverførselssystemer
- smøremiddelfordeling
- Madbehandling

Stempelpumper dominerer i:
- Konstruktionsudstyr
- Industrielle hydrauliske systemer
- Luftfartsapplikationer
- Marinehydraulik

Valgvejledning: Hvilken pumpetype passer til dine behov?

Overvej disse nøglefaktorer:
1. Krav til driftstryk
2. Flowhastighedsbehov
3. væskeviskositet
4. Vedligeholdelsesmuligheder
5. Budgetbegrænsninger

[Billedkarruselforslag 4: Beslutningstrømskort]
Billedtekst: Valg flowchart til valg mellem gear- og stempelpumper

Ofte stillede spørgsmål om gear- og stempelpumpe -symboler

1. Hvorfor er pumpesymboler vigtige i hydrauliske systemer?
De giver hurtig visuel reference til systemdesign og vedligeholdelse.

2. Hvordan identificerer du et variabelt forskydelsessymbol?
Se efter den diagonale pil hen over pumpesymbolet.

Forståelse af pumpesymboler er afgørende for systemdesign og vedligeholdelse. Kontakt Jinan Hai Rui Te Mechanical Co., Ltd for ekspertvejledning om valg af den rigtige pumpe til din applikation. Vores team af specialister kan hjælpe dig med at træffe en informeret beslutning baseret på dine specifikke krav.
